वर्टिकल कंपाउंड ग्राइंडिंग मशीन
झोंगयान इंटेलिजेंट मैन्युफैक्चरिंग (अनहुई) टेक्नोलॉजी कं, लिमिटेड चीन में वर्टिकल कंपाउंड ग्राइंडिंग मशीन के अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक है। कृपया बेझिझक हमारे कारखाने से चीन में बनी उच्च गुणवत्ता वाली वर्टिकल कंपाउंड ग्राइंडिंग मशीन खरीदें। हम अनुकूलित ऑर्डर भी स्वीकार करते हैं।
वर्टिकल कंपाउंड ग्राइंडिंग मशीन
हम अनुकूलित समाधान सहित विविध समाधान प्रदान करते हैं
आंतरिक छिद्रों, अंतिम सतहों और बाहरी व्यास के लिए सीएनसी ऊर्ध्वाधर मिश्रित पीसने की मशीन
वीएम, वीएचएम, डीवीएम श्रृंखला उच्च परिशुद्धता वाली सीएनसी वर्टिकल कंपोजिट ग्राइंडिंग मशीनें कंपनी द्वारा स्वतंत्र रूप से डिजाइन और विकसित की गई पूर्ण बंद लूप डिजिटल नियंत्रण वाली वर्टिकल कंपोजिट ग्राइंडिंग मशीनें हैं। पीसने वाली मशीनों में एक ऊर्ध्वाधर लेआउट और डबल -कॉलम संरचना होती है। उच्च परिशुद्धता तरल हाइड्रोस्टैटिक रोटरी टेबल वायुरोधी और घिसाव मुक्त है और लंबे समय तक सेवा जीवन और सटीकता बनाए रखने का समय दे सकती है।
उचित और कॉम्पैक्ट संरचनात्मक डिजाइन; आंतरिक छेद की बहु-- प्रक्रिया पीसने की प्रक्रिया को पूरा करने के लिए वर्कपीस को एक बार क्लैंप किया जा सकता है। बाहरी वृत्त और चरण सतह, यह सुनिश्चित करने के लिए कि भागों की स्थितिगत सटीकता के लिए उच्च आवश्यकताएं हैं; बीयरिंग, पवन ऊर्जा, निर्माण मशीनरी, वाल्व, ऑटोमोटिव और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है।

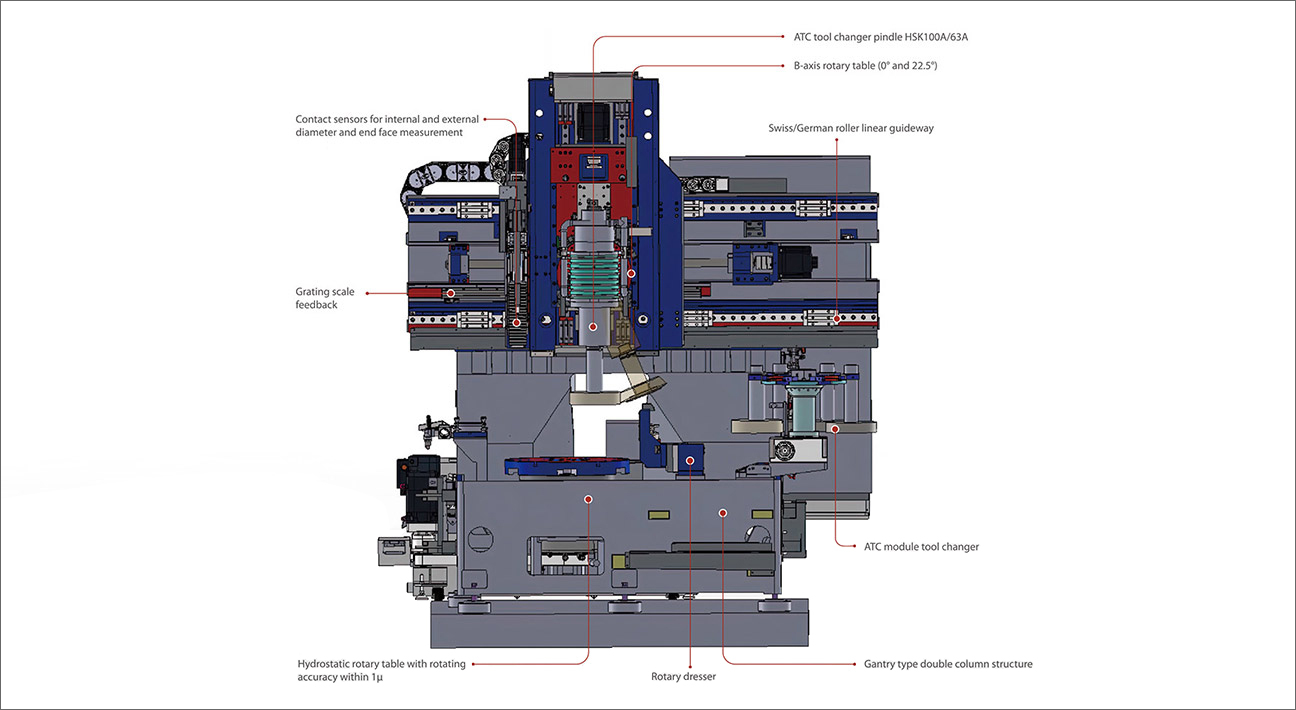

सिंगल स्पिंडल टाइप वर्टिकल कंपाउंड ग्राइंडिंग मशीन एक स्थिर ऊर्ध्वाधर संरचना और मजबूत डिजाइन के साथ उच्च परिशुद्धता और दक्षता प्रदान करती है, जो इसे सटीक मशीनिंग अनुप्रयोगों के लिए आदर्श बनाती है।
डबल वर्टिकल स्पिंडल कंपाउंड ग्राइंडिंग मशीन दोहरी स्पिंडल के साथ उच्च दक्षता और परिशुद्धता सुनिश्चित करती है, जो जटिल और बड़े पैमाने पर सटीक मशीनिंग के लिए आदर्श है।
एक ऊर्ध्वाधर और एक क्षैतिज स्पिंडल वाली वर्टिकल कंपाउंड ग्राइंडिंग मशीन लचीलेपन और परिशुद्धता को जोड़ती है, जो उच्च दक्षता और स्थिरता के साथ जटिल भागों के लिए बहु-कोण पीसने में सक्षम बनाती है।
कार्य वातावरण और प्रसंस्करण क्षमता
संसाधन क्षमता
- भारी, गैर-परिपत्र वर्कपीस की आईडी, ओडी और अंतिम सतह पीसने के लिए उपयुक्त।
- भारी वर्कपीस को लटकाकर फिक्सचर पर लगाया जा सकता है।
- सिंगल स्पिंडल, डबल स्पिंडल, टूल चेंजर या बिना टूल चेंजर का मुफ्त संयोजन।
- आसान क्लैम्पिंग ऑपरेशन से लोडिंग, अनलोडिंग, अलाइनमेंट आदि के लिए तैयारी का समय काफी कम हो सकता है।
- प्रसंस्करण स्थल निर्धारित करने की कोई आवश्यकता नहीं, वर्कपीस आकार का स्वचालित मुआवजा, पीस व्हील स्थिति मुआवजे की स्वचालित मुआवजा गणना।
- डबल स्पिंडल मॉडल को उच्च और निम्न गति वाले पीसने वाले पहियों, या एक ऊर्ध्वाधर और एक क्षैतिज स्पिंडल के साथ प्रदान किया जा सकता है।
निस्र्पण
- मशीन में अपनाई गई सीमेंस 828डी सीएनसी प्रणाली बहु-अक्ष सर्वो नियंत्रण का एहसास कर सकती है।
- प्रसंस्करण आवश्यकताओं को पूरा करने के लिए, भागों के प्रत्येक प्रसंस्करण तत्व के लिए स्वचालित और मैन्युअल (इलेक्ट्रॉनिक हैंडव्हील) नियंत्रण किया जा सकता है।
- पूरी तरह से संलग्न सुरक्षा उत्कृष्ट संचालन क्षमता, रख-रखाव और सुरक्षा प्रदान कर सकती है।
मशीन का ऑपरेटिंग वातावरण: (उपयोगकर्ता द्वारा प्रदान किया गया)
परिवेश का तापमान: 10-35 डिग्री; इष्टतम तापमान 20±2 डिग्री डिग्री;
सापेक्ष आर्द्रता: 85% से कम या उसके बराबर;
कार्यशील विद्युत आपूर्ति: तीन -चरण एसी 380V±10%, 50±1%हर्ट्ज;
शुष्क स्वच्छ गैस स्रोत दबाव: 0.7एमपीए से अधिक या उसके बराबर, प्रवाह दर: 50m3/घंटा से अधिक या उसके बराबर;
परीक्षण आइटम सटीकता मूल्यांकन
| परीक्षण आइटम | परीक्षण वस्तु परीक्षण सटीकता (निर्माता) |
| गोलाई | 2.0μm |
| बेलनाकारता | 2.0μm |
| समाक्षीयता | 2.0μm |
| बेअदबी | Ra0.40μm |
| शीर्षता | 2.0μm |
वर्टिकल कंपाउंड ग्राइंडिंग मशीन125 और उससे ऊपर निर्माता की गोलाई विशिष्टता 2.0μm है
मानक सहायक उपकरण (शैंक्स - पीसने वाले पहिये)
वर्टिकल कंपाउंड ग्राइंडिंग मशीन 55/85/125 (निम्नलिखित 6 प्रकार के सहायक उपकरण उपलब्ध हैं)
● पी 255 मिमी (305 मिमी) के अधिकतम व्यास वाले ग्राइंडिंग व्हील को एटीसी इकाई में संग्रहीत किया जा सकता है। हालाँकि, आसन्न उपकरण का आकार A 180 मिमी या उससे कम तक सीमित होना चाहिए।
*वर्टिकल कंपाउंड ग्राइंडिंग मशीन 85/125
कंट्रोल पैनल
नियंत्रण कक्ष इंटरफ़ेस
नियंत्रण कक्ष के संदर्भ में, 15.6 इंच की टच स्क्रीन पर संवाद बॉक्स अधिक कुशल, उपयोगकर्ता के अनुकूल और आसान सिस्टम संचालन सुनिश्चित करता है। ऐसे उपयोगकर्ता अनुकूल संवाद बॉक्स मोड में, बस पैरामीटर दर्ज करें ताकि प्रोग्राम स्वचालित रूप से ग्राइंडिंग व्हील के क्रॉस सेक्शन पैरामीटर की गणना कर सके। मशीनिंग पथ की स्वचालित गणना और ग्राइंडिंग व्हील की स्वचालित ड्रेसिंग के लिए प्रोग्राम उत्पन्न करने के लिए एक कुंजी स्पर्श करें। ऑपरेशन इंटरफ़ेस पर हम प्रोसेसिंग पथ देख सकते हैं और अधिक संक्षिप्त और सुविधाजनक तरीके से काम कर सकते हैं।
विशिष्ट उदाहरण
मशीन विशिष्टता
| वस्तु | वीएम55 | वीएम85 | वीएम125 | वीएम160 | |
| बुनियादी पैरामीटर | कार्यक्षेत्र का आकार | Φ550 | Φ750 | Φ1150 | Φ1600 |
| अधिकतम वर्कपीस स्विंग व्यास | Φ550 | Φ850 | Φ1250 | Φ1650 | |
| अधिकतम वर्कपीस ऊंचाई (फिक्स्चर के साथ) | 450 | 600 | 600 | 600 | |
| स्पिंडल कार्यक्षेत्र लोड करने योग्य वजन (किलो) | 600 | 1000 | 5000 | 4500 | |
| कार्यक्षेत्र घूर्णन गति | 20~350 | 8~200 | 5~100 | 5~80 | |
| संसाधन क्षमता | छेद व्यास पीसने की सीमा | Φ30~Φ400 | Φ50~Φ800 | Φ50~Φ1200 | Φ50~Φ1600 |
| बाहरी सर्कल पीसने की सीमा | ~Φ500 | ~Φ800 | ~Φ1200 | Φ1650 | |
| पीसने योग्य लंबाई (आंतरिक बोर) | 225 (∅ 200 या उससे कम, उपकरण की लंबाई 250) 225 (∅ 200 या अधिक, उपकरण की लंबाई 150) 325 (∅ 200 या अधिक, उपकरण की लंबाई 250) |
325 (∅ 250 या उससे कम) 400 (∅ 250 या अधिक, उपकरण की लंबाई 250) 485 (∅ 250 या अधिक, उपकरण की लंबाई 350) |
|||
| पीसने योग्य लंबाई (बाहरी वृत्त) | 275 (फ्लैट व्हील ग्राइंडिंग,∅ 255 व्हील, टूल की लंबाई 150) 125 (इच्छुक पहिया पीसना, समान व्यास) |
400 (फ्लैट व्हील ग्राइंडिंग, उपकरण की लंबाई 250) 500 (फ्लैट व्हील ग्राइंडिंग, टूल की लंबाई 350) 150 (इच्छुक पहिया पीसना, समान व्यास) |
|||
| ग्राइंडिंग व्हील स्पिंडल माउंटिंग विधि | शंख प्रकार | एचएसके-ए63 | एचएसके-ए100 | एचएसके-ए100 | एचएसके-ए100 |
| बाहरी पीसने वाला पहिया धुरी | पावर (किलोवाट) | 15 | 15 | 15 | 15 |
| अधिकतम गति | 2500-15000 | 2500-10000 | 2500-10000 | 2000-8000 | |
| बुर्ज | एचएसके-ए63-6टी | एचएसके-ए100-6टी | एचएसके-ए100-6टी | एचएसके-ए100-6टी | |
| रैखिक सर्वो अक्ष | X-अक्ष यात्रा | 1100 | 1350 | 1800 | 2200 |
| Z अक्ष यात्रा | 660 | 660 | 660 | 700 | |
| त्वरित यात्रा (एम/मिनट) | 0~15 | 0~15 | 0~15 | 0~15 | |
| फ़ीड संकल्प | 0.0001मिमी | 0.0001मिमी | 0.0001मिमी | 0.0001मिमी | |
| X-अक्ष स्थिति निर्धारण सटीकता | 0.005 से कम या उसके बराबर | 0.005 से कम या उसके बराबर | 0.005 से कम या उसके बराबर | 0.005 से कम या उसके बराबर | |
| X-अक्ष दोहराव स्थिति सटीकता | 0.003 से कम या उसके बराबर | 0.003 से कम या उसके बराबर | 0.003 से कम या उसके बराबर | 0.003 से कम या उसके बराबर | |
| Z-अक्ष स्थिति निर्धारण सटीकता | 0.006 से कम या उसके बराबर | 0.006 से कम या उसके बराबर | 0.006 से कम या उसके बराबर | 0.006 से कम या उसके बराबर | |
| Z-अक्ष दोहराव स्थिति सटीकता | 0.004 से कम या उसके बराबर | 0.004 से कम या उसके बराबर | 0.004 से कम या उसके बराबर | 0.004 से कम या उसके बराबर | |
| एनसी | सीमेंस | सिनुमेरिक 828डी | सिनुमेरिक 828डी | सिनुमेरिक 828डी | सिनुमेरिक 828डी |
| मशीन का वजन (किलो) | शुद्ध वजन | 14000 | 16000 | 19000 | 22000 |
*नोट:
1. उपरोक्त विनिर्देश मुख्य रूप से रोटरी टेबल के आकार के आधार पर दिए गए हैं। उपकरण परिवर्तन या कोई उपकरण परिवर्तन भी नहीं चुना जा सकता है;
2. उपरोक्त विशिष्टताओं और विन्यासों को ग्राहकों की प्रसंस्करण आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
